소방설비기사로 보는 아파트 유도등, 정전이 발생해도 불이 켜지는 이유

정전에도 유도등이 켜지는 핵심 이유

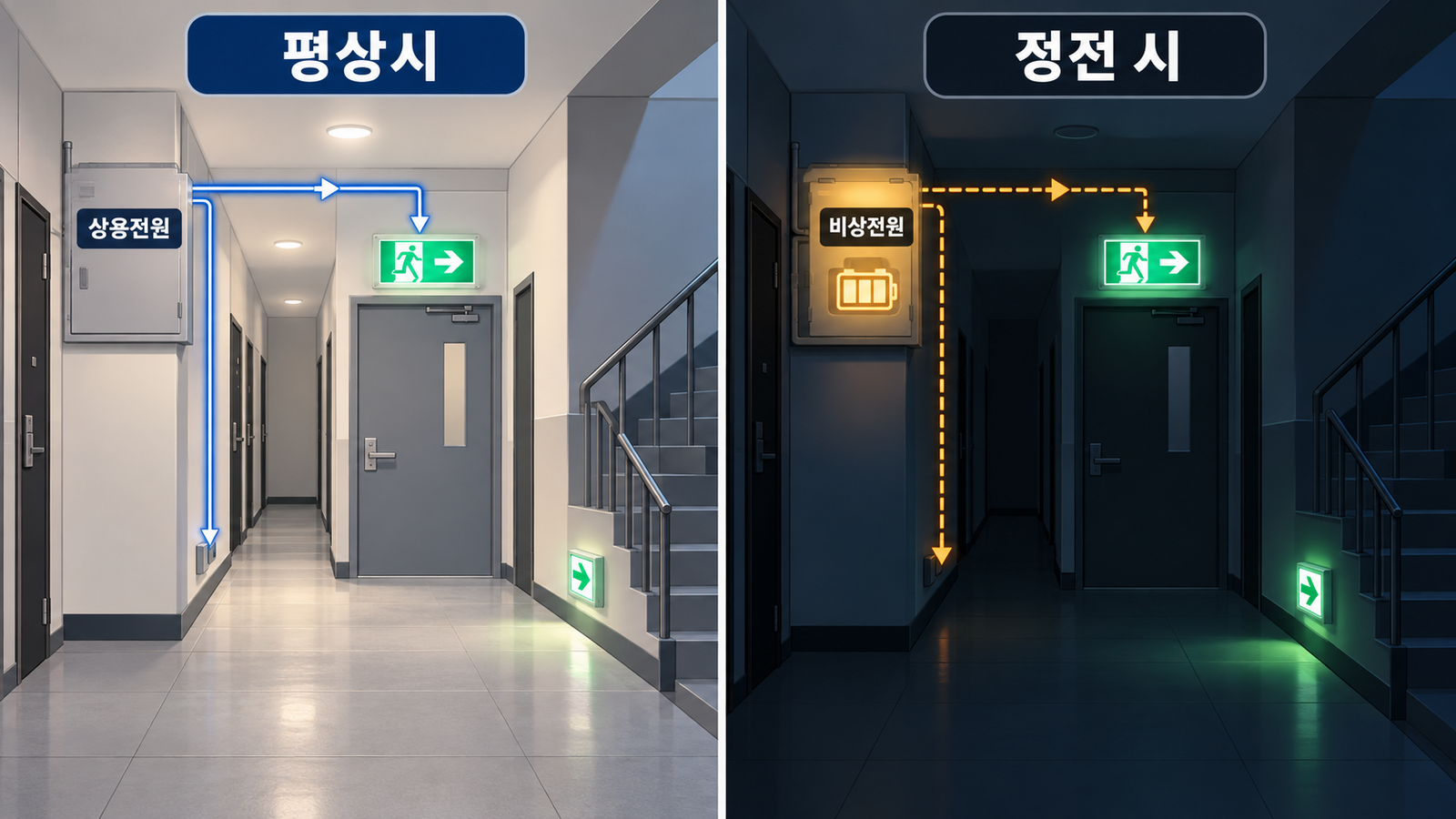

상용전원이 끊기면 비상전원으로 자동 전환된다

아파트 복도나 계단의 유도등이 정전 중에도 켜지는 이유는 평상시 전원만 사용하는 일반 조명과 전원 구성이 다르기 때문이다. 현행 유도등 및 유도표지의 화재안전성능기준은 유도등을 정상상태에서는 상용전원에 따라 켜지고, 상용전원이 정전되면 비상전원으로 자동 전환되어 켜지는 등으로 정의한다. 평소에는 건물의 정상 전원으로 표시부를 밝히면서 내부 비상전원을 충전 상태로 유지하고, 정상 전원이 사라지면 별도의 조작을 기다리지 않고 비상전원이 광원에 전기를 공급하는 구조다. 그래서 복도 천장등이 꺼진 상황에서도 녹색 피난구 표시나 피난 방향 표시는 계속 보일 수 있다.

자동 전환이 필요한 이유는 정전 자체가 화재나 설비 사고와 함께 발생할 수 있기 때문이다. 어두운 복도에서 주민이 스위치를 찾거나 관리자가 수동으로 전원을 바꿔야 한다면 피난 안내가 늦어질 수 있다. 유도등은 사람이 별도 조작을 하지 않아도 피난구와 이동 방향을 식별하도록 설계된다. 다만 모든 녹색 표시가 같은 설비는 아니다. 전기식 유도등과 빛을 저장해 표시하는 축광식 유도표지는 작동 원리가 다르며, 유도등이라도 설치 장소와 배선 방식, 기구 종류에 따라 평상시의 점등 상태와 비상 시 동작 조건이 달라질 수 있다.

정전이 되었다고 해서 유도등이 무한정 켜지는 것은 아니다. 비상전원은 축전지 용량과 충전 상태에 따라 정해진 시간 동안 기능을 유지하도록 설치하며, 해당 건물과 설치 부분에 적용되는 기준을 충족해야 한다. 오래된 축전지, 충전 불량, 광원 고장, 배선 단선이 있으면 기대한 동작이 나오지 않을 수 있다. 따라서 ‘정전 때 켜지도록 만들어졌다’는 설계 원리와 ‘현재 설치된 기구가 정상적으로 작동한다’는 관리 상태는 구분해야 한다. 실제 안전성은 정기적인 기능 점검과 고장 수리를 통해 확보된다.

피난구유도등과 통로유도등은 역할이 다르다

출구의 위치와 출구까지의 방향을 나누어 안내한다

피난구유도등은 피난구 또는 피난경로로 사용하는 출입구를 표시해 피난을 유도하는 설비다. 아파트 공용부에서는 피난계단으로 들어가는 방화문이나 피난층의 외부 출입구처럼 탈출 경로에서 중요한 문 주변에서 볼 수 있다. 사람이 멀리서도 출입구의 위치를 알아볼 수 있도록 표시하며, 문이 많거나 복도가 꺾이는 곳에서는 실제 피난에 사용하는 문과 일반 출입문을 구분하는 단서가 된다. 다만 특정 위치에 어떤 크기와 형태의 유도등을 설치해야 하는지는 건축물의 용도, 구조, 층, 출입구 조건과 적용 기준에 따라 판단해야 하므로 아파트라는 이름만으로 모든 위치를 동일하게 단정할 수 없다.

통로유도등은 피난통로를 안내하는 설비이며 복도통로유도등, 거실통로유도등, 계단통로유도등으로 구분된다. 복도통로유도등은 복도에서 피난구가 있는 방향을 알려 주고, 계단통로유도등은 피난에 사용하는 계단이나 경사로에서 바닥면과 디딤바닥면을 비추어 이동을 돕는다. 피난구유도등이 ‘어느 문으로 나가야 하는가’를 보여 준다면 통로유도등은 ‘그 문까지 어느 방향으로 이동해야 하는가’를 이어 주는 역할이라고 이해할 수 있다. 두 설비는 서로 대체하는 관계가 아니라 피난 동선을 연결해 완성하는 관계다.

아파트 복도에서 낮은 위치에 설치된 방향표시와 계단 출입문 위의 피난구 표시가 함께 보이는 것은 연기와 정전 상황에서도 이동 방향과 출입구를 단계적으로 확인하게 하기 위한 구성이다. 화재 시 연기가 위쪽에 쌓이면 높은 위치의 표지가 잘 보이지 않을 수 있어 낮은 위치의 복도 유도 정보가 도움이 될 수 있고, 계단에서는 단차를 확인하는 조명이 필요하다. 그러나 실제 피난에서는 유도등만 보며 무조건 이동할 것이 아니라 화재 위치, 연기 유입, 관리방송과 소방대 안내를 함께 판단해야 한다. 유도등은 안전한 방향을 안내하는 중요한 설비이지만 현장의 모든 위험을 감지해 경로를 실시간으로 바꾸는 내비게이션은 아니다.

평상시 전원과 비상전원이 맡는 역할

정상 운전·충전·정전 전환이 하나의 회로에서 이어진다

유도등의 상용전원은 정상적으로 전기가 공급되는 축전지설비, 전기저장장치 또는 교류전압의 옥내 간선으로 구성하고 전원까지의 배선은 전용으로 한다. 평상시에는 이 상용전원이 유도등을 켜고 기구 안의 비상전원을 충전 상태로 유지한다. 상용전원 공급이 끊기거나 전원선에 문제가 생기면 전환회로가 이를 감지해 축전지에서 광원으로 전력을 공급한다. 이 과정에서 아파트의 일반 복도등은 꺼져도 유도등은 독립적으로 점등을 유지할 수 있다. 비상발전기가 가동되는 건물이라도 개별 유도등의 비상전원과 전환 기능이 불필요해지는 것은 아니며, 적용 설계와 제품 기준에 맞게 각각 기능해야 한다.

일반적인 상시점등 방식에서는 유도등의 표시가 평소에도 켜져 있어 상태를 쉽게 확인할 수 있다. 반면 3선식 배선 방식은 평상시 유도등을 소등 상태로 두면서 비상전원을 계속 충전하고, 정해진 비상 신호를 받으면 자동 점등하도록 구성할 수 있다. 현행 기준은 이러한 회로에 점멸기를 설치한 경우 자동화재탐지설비나 비상경보설비의 작동, 상용전원의 정전 또는 전원선 단선, 방재실 등의 수동조작, 자동소화설비 작동과 같은 조건에서 점등되도록 요구한다. 따라서 평소 꺼져 보이는 유도등이 모두 고장이라고 단정할 수 없고, 배선 방식과 연동 조건을 확인해야 한다.

반대로 평상시 켜져 있어야 하는 유도등이 꺼져 있다면 단순히 전기요금을 아끼기 위한 소등으로 보아서는 안 된다. 차단기 조작, 임의 스위치 설치, 플러그 분리는 비상전원 충전을 방해하거나 화재 연동 기능을 훼손할 수 있다. 주민이 기구를 열어 축전지나 배선을 만지는 것도 피해야 한다. 표시가 어둡거나 깜박이고, 점검표시가 비정상이며, 외함이 파손되었다면 관리사무소나 소방안전관리자에게 알리는 것이 적절하다. 전원 흐름을 이해하는 목적은 임의 수리를 하기 위해서가 아니라 이상 상태를 빨리 알아보고 담당자가 점검하도록 하기 위해서다.

아파트 복도와 계단에서 보는 작동 사례

평상시·정전·화재신호 상황을 나누어 이해한다

가상의 아파트 한 층을 예로 들어 보자. 평상시에는 복도 천장등과 유도등이 상용전원을 사용하고, 각 유도등의 비상용 축전지는 충전 상태를 유지한다. 엘리베이터 홀에서 피난계단 방향으로 이동하면 복도통로유도등이 방향을 표시하고, 계단 출입문에는 피난구유도등이 출입구를 알려 준다. 계단 안에서는 계단통로유도등이 계단참과 디딤바닥을 확인하는 데 도움을 준다. 이 사례는 원리를 설명하기 위한 가상 배치이며, 실제 아파트의 유도등 위치와 수량은 준공 시기, 건물 구조, 층수, 피난동선과 적용받은 기준에 따라 달라질 수 있다.

정전이 발생하면 일반 조명이 먼저 꺼져 복도가 어두워질 수 있다. 이때 정상적인 유도등은 상용전원 상실을 감지하고 비상전원으로 자동 전환되어 피난구와 방향 표시를 유지한다. 비상발전기나 건물 비상전원이 뒤이어 공급되더라도 전환되는 짧은 시간 동안 안내가 끊기지 않도록 개별 기구의 비상전원이 역할을 한다. 만약 정전 중 특정 유도등만 꺼진다면 해당 기구의 축전지, 충전회로, 광원 또는 배선 이상을 의심할 수 있지만, 주민이 원인을 단정해 분해해서는 안 된다. 정확한 진단은 점검 장비와 도면을 가진 관리 담당자나 전문업체가 수행해야 한다.

정전 없이 화재신호만 발생하는 경우도 구분해야 한다. 상시점등 유도등은 이미 켜져 있으므로 표시 상태를 유지하고, 3선식으로 평소 소등되는 유도등은 화재감지기나 발신기, 비상경보설비, 자동소화설비 등의 신호 조건에 따라 점등된다. 유도등이 켜진 사실만으로 실제 화재 위치를 판단할 수는 없으며, 유도등은 화재를 표시하는 경보등이 아니라 피난 방향을 안내하는 설비다. 주민은 화재경보와 관리방송을 확인하고 엘리베이터 대신 안전한 피난계단을 이용하되, 문 너머의 연기와 열을 살피며 위험한 방향은 피해야 한다.

비상점등 시간은 건물 조건에 따라 달라진다

일반 기준과 장시간 피난이 필요한 구간을 구분한다

현행 유도등 및 유도표지의 화재안전성능기준은 비상전원을 유도등이 20분 이상 유효하게 작동할 수 있는 용량의 축전지로 설치하도록 정한다. 이 시간은 일반적인 최소 성능기준이며, 모든 건물의 모든 위치에 똑같이 적용되는 유일한 숫자는 아니다. 정전이 길어질 가능성이나 피난거리가 길다는 이유만으로 현장에서 임의로 시간을 정하는 것도 맞지 않는다. 해당 건축물의 층수와 설치 부분, 지하층·무창층 여부, 피난층까지 이어지는 구간을 기준 문구와 설계도서에 따라 확인해야 한다.

기준은 지하층을 제외한 층수가 11층 이상인 층과 특정소방대상물의 지하층 또는 무창층에 대해서는 그 부분에서 피난층에 이르는 구간의 유도등이 60분 이상 유효하게 작동할 수 있는 비상전원 용량을 갖추도록 별도 조건을 둔다. 따라서 고층 아파트라는 이유만으로 건물 전체의 모든 유도등이 무조건 같은 시간 동안 켜진다고 단순화하면 안 된다. 어느 층과 어느 피난경로가 장시간 기준의 적용을 받는지 도면과 대상물 현황을 함께 확인해야 하며, 기존 건축물은 허가·신고 시점과 개보수 이력에 따라 적용 관계가 달라질 수 있다.

비상점등 시간은 축전지의 명목 표시만으로 보장되지 않는다. 축전지가 노후하거나 평소 충전 전원이 차단되어 있으면 필요한 시간 동안 밝기를 유지하지 못할 수 있다. 형식승인 제품은 정해진 조건에서 비상전환과 유효점등시간, 조도 성능 등을 확인하지만 설치 후에는 실제 관리가 이어져야 한다. 관리자는 점검 결과를 바탕으로 충전 상태와 전환 기능, 점등 지속 여부를 확인하고 불량 부품을 교체해야 한다. 주민이 할 수 있는 일은 유도등이 가려지거나 파손되지 않았는지 살피고 이상을 신고하는 것이며, 시험을 위해 임의로 회로 전원을 차단하는 행동은 피해야 한다.

유도등은 설치 후 관리가 성능을 좌우한다

표시 가림·축전지 불량·임의 전원 차단을 점검한다

유도등의 표시면 앞에 장식물, 안내판, 적치물 등을 두면 기구가 정상 점등되어도 피난자가 방향을 알아보기 어렵다. 복도 모퉁이나 계단 출입문에서 표시면이 어느 방향으로 보이는지, 화살표가 실제 피난동선과 맞는지 확인해야 한다. 건물 리모델링이나 출입문 위치 변경 후에는 기존 유도등의 방향이 여전히 적절한지도 검토해야 한다. 외함이 깨졌거나 표시면이 변색된 경우, 광원이 지나치게 어둡거나 깜박이는 경우에도 보수 대상이 될 수 있다. 단순히 녹색 불빛이 보인다는 이유로 설치 위치와 가시성 점검을 생략해서는 안 된다.

비상전원은 평상시 충전 상태를 유지해야 하므로 유도등 전용 전원을 임의로 끄는 행동은 위험하다. 청소나 인테리어 공사 중 유도등 회로를 차단했다면 작업 후 정상 복구와 기능 확인이 필요하다. 점검 스위치가 있는 제품도 조작 방법과 판정 기준은 제품 설명과 관리 절차를 따라야 하며, 주민이 외함을 열거나 축전지를 임의 교체해서는 안 된다. 잘못된 축전지 사용, 극성 오류, 배선 손상은 비상 시 고장으로 이어질 수 있다. 관리사무소는 이상 신고를 받으면 소방안전관리자 또는 소방시설관리업체를 통해 원인을 확인하는 것이 적절하다.

아파트 주민이 생활 중 확인할 수 있는 신호는 비교적 단순하다. 평소 켜져 있던 유도등이 갑자기 꺼졌는지, 표시가 반복해서 깜박이는지, 파손되거나 가려졌는지, 피난계단 방향과 화살표가 어긋나 보이는지 살핀다. 정전 때 여러 유도등 가운데 한 기구만 꺼지는 현상도 신고할 만한 이상 징후다. 다만 기구의 종류와 배선 방식에 따라 평상시 소등이 정상일 수 있으므로 ‘꺼졌다’는 관찰과 위치를 정확히 전달하고 전문가의 판정을 받는다. 피난통로에 물건을 쌓지 않는 것 역시 유도등의 안내가 실제 이동으로 이어지게 하는 기본 관리다.

• 표시면이 게시물이나 적치물에 가려지지 않았는지 확인한다.
• 화살표가 실제 피난구와 계단 방향을 안내하는지 살핀다.
• 꺼짐·깜박임·파손·변색이 보이면 관리사무소에 신고한다.
• 유도등 전용 전원과 축전지를 임의로 조작하지 않는다.
• 복도와 계단의 피난통로에 물건을 쌓아 두지 않는다.

소방설비기사 관점에서 정리하는 핵심

설비의 목적·전원·설치 장소·관리를 연결해 이해한다

소방설비기사 학습에서 유도등을 외울 때는 기구 이름만 나열하기보다 피난 동선을 따라 연결하면 이해하기 쉽다. 피난구유도등은 출입구를 표시하고, 복도통로유도등은 복도에서 방향을 안내하며, 계단통로유도등은 계단이나 경사로의 바닥과 디딤면을 확인하게 한다. 이 설비들은 평상시 상용전원을 사용하고 비상전원을 충전하다가 상용전원이 끊기면 자동 전환된다. 평소 소등 가능한 3선식 유도등은 화재신호, 정전·단선, 수동조작, 자동소화설비 작동 같은 조건에서 점등되도록 구성한다는 흐름까지 함께 기억하면 개별 문장이 하나의 시스템으로 이어진다.

시험문제에서는 20분과 60분이라는 숫자만 묻기도 하지만, 실제 의미는 피난에 필요한 시간 동안 비상전원이 유도등을 유효하게 작동시켜야 한다는 데 있다. 일반 기준과 고층·지하층·무창층 관련 추가 조건을 구분하고, 장시간 기준이 적용되는 피난층까지의 구간을 함께 읽어야 한다. 또한 성능기준인 NFPC 303과 세부 설치 방법을 다루는 기술기준인 NFTC 303을 구분하면 기준 문구를 찾을 때 혼동이 줄어든다. 법령과 고시는 개정될 수 있으므로 실제 설계나 점검에서는 최신 시행본과 해당 건축물의 적용 시점을 다시 확인해야 한다.

결론적으로 아파트 유도등은 정전이 되어도 비상전원으로 자동 전환되도록 설계되어 있기 때문에 불이 켜진다. 그러나 켜지는 원리만으로 피난 안전이 완성되지는 않는다. 올바른 종류가 적절한 위치와 방향으로 설치되어야 하고, 비상전원이 충분히 충전되어야 하며, 광원과 배선이 정상이고 표시면이 가려지지 않아야 한다. 주민은 유도등을 임의 조작하지 말고 이상을 발견하면 관리 주체에 알리며, 관리자는 기준과 점검 절차에 따라 기능을 확인해야 한다. 설비의 목적, 전원 전환, 설치 장소, 유지관리를 함께 이해하는 것이 가장 정확한 정리다.

1. 피난구유도등은 피난구가 있는 출입구를 표시한다.
2. 통로유도등은 복도·거실 통로·계단의 피난 방향과 이동을 안내한다.
3. 상용전원 정전 시 축전지 비상전원으로 자동 전환된다.
4. 점등시간은 일반 기준과 건물·설치 부분별 추가 조건을 구분한다.
5. 설치 후에는 충전, 전환, 광원, 가시성과 피난통로 상태를 함께 관리한다.
