전기기사로 이해하는 누전차단기 작동 원리, 전기가 새는 것을 어떻게 알아챌까?

누전차단기는 전류의 출입을 비교한다

전기가 새는 장소를 찾는 대신 불균형을 감지하는 원리

누전차단기가 전기가 새는 것을 알아채는 핵심은 전선 밖으로 빠져나간 전류를 직접 따라가는 데 있지 않다. 전원에서 부하로 나가는 전류와 부하에서 전원으로 돌아오는 전류를 한꺼번에 비교하는 데 있다. 정상 회로라면 전기기기를 거친 전류가 정해진 귀로를 통해 돌아오므로 두 전류의 크기는 실질적으로 같다. 누전이 생기면 일부 전류가 손상된 절연, 금속 외함, 접지선 또는 대지 쪽으로 흐를 수 있다. 그러면 누전차단기를 지나 나간 전류 가운데 일부가 같은 경로로 돌아오지 않으므로 차이가 발생한다. 이 차이를 잔류전류라고 이해하면 원리가 간단해진다.

누전차단기 안에는 왕복하는 도체를 함께 통과시키는 영상변류기, 흔히 ZCT라고 부르는 검출부가 들어 있다. 정상일 때는 두 도체가 만드는 자기 작용이 서로 상쇄되어 검출 신호가 거의 나타나지 않는다. 누전으로 전류의 균형이 깨지면 상쇄되지 않은 자기 작용이 남고, 검출부의 2차 측에 신호가 생긴다. 차단기는 이 신호를 받아 트립 기구를 움직여 접점을 연다. 즉, 특정 가전제품 내부의 어느 지점에서 절연이 손상됐는지까지 판별하는 장치는 아니지만, 회로로 들어간 전류와 돌아온 전류가 다르다는 사실을 빠르게 감지해 전원을 끊는 장치다.

이 원리는 단상 회로뿐 아니라 여러 도체가 함께 사용되는 회로에서도 같은 방향으로 이해할 수 있다. 검출부를 통과하는 모든 정상 전류의 벡터 합은 균형 상태에서 0에 가까워야 하고, 대지 등 다른 경로로 빠지는 전류가 생기면 합이 0이 아니게 된다. 다만 차단기가 동작하는 구체적인 감도와 시간은 제품의 정격, 설치 목적, 회로 조건에 따라 달라지므로 임의의 숫자 하나를 모든 누전차단기에 적용해서는 안 된다. 사용자는 외함의 표시와 제조사 설명을 확인하고, 선정과 교체는 회로의 전압·극수·차단용량·보호 협조를 판단할 수 있는 전문가에게 맡기는 것이 안전하다.

정상 회로와 누전 회로를 숫자로 비교하기

가정값으로 살펴보는 나가는 전류와 돌아오는 전류

이해를 돕기 위한 가상 사례를 생각해 보자. 어떤 전기기기로 5.00A가 나가고 5.00A가 정상 귀로를 통해 돌아온다고 가정하면 두 전류의 차이는 0A다. 계산은 ‘나가는 전류 5.00A - 돌아오는 전류 5.00A = 잔류전류 0A’로 정리된다. 전기기기가 에너지를 소비하니 돌아오는 전류가 줄어들 것처럼 느낄 수 있지만, 전류의 크기와 소비전력을 같은 개념으로 보면 안 된다. 부하는 전압과 전류의 관계를 통해 전기에너지를 다른 형태로 바꾸지만, 정상적인 폐회로에서 전하의 흐름은 끊기지 않고 귀로로 이어진다. 그래서 누전이 없다면 나간 전류와 돌아온 전류의 균형이 유지된다.

이번에는 역시 가상값으로 5.00A가 나갔는데 0.02A가 다른 경로로 빠져 4.98A만 돌아왔다고 하자. 이때 잔류전류는 ‘5.00A - 4.98A = 0.02A’가 된다. 여기서 0.02A는 원리를 설명하기 위해 임의로 정한 값이며 특정 제품의 동작 기준을 뜻하지 않는다. 실제 차단 여부는 누전차단기에 표시된 정격감도전류, 동작 특성, 회로 조건 등에 따라 판단된다. 중요한 부분은 부하전류 5.00A 전체가 위험하다는 해석이 아니라, 정상 경로로 돌아오지 않은 차이 0.02A가 검출 대상이라는 점이다. 누전차단기는 이 차이가 설정된 동작 조건에 이르면 접점을 열어 회로를 분리한다.

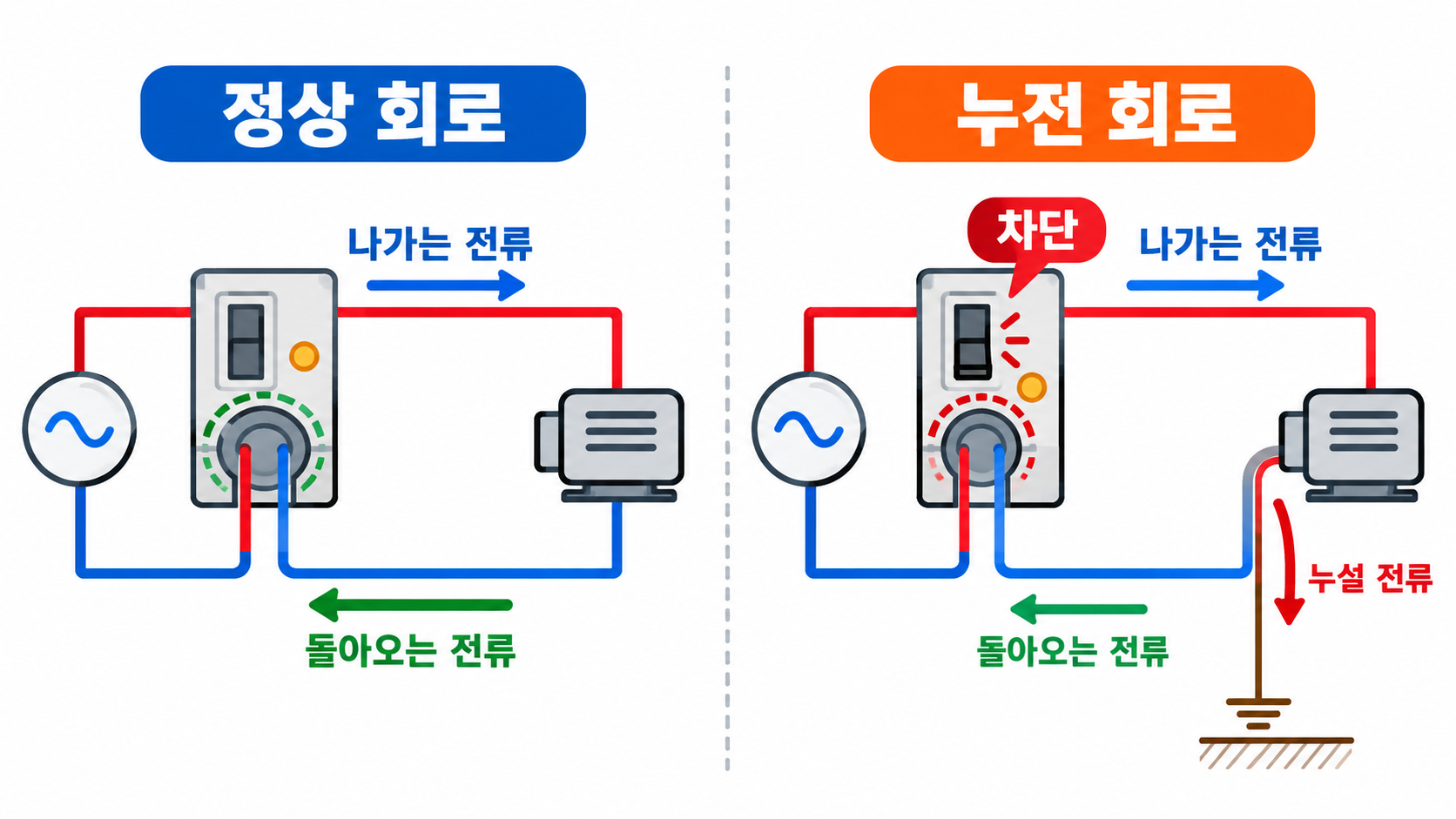

그림의 왼쪽처럼 정상 상태에서는 나가는 전류와 돌아오는 전류가 균형을 이루므로 검출부가 차단 신호를 만들지 않는다. 오른쪽처럼 전기기기나 배선에서 일부 전류가 대지 쪽으로 빠지면 귀로의 전류가 작아지고 차단기가 불균형을 감지한다. 실제 배선에서는 선의 수와 결선 방식이 더 복잡할 수 있지만, 정상적으로 왕복하는 모든 전류를 검출부 안에서 합했을 때 균형을 이룬다는 원칙은 같다. 이 비교를 기억하면 ‘누전차단기가 전류를 많이 쓰면 무조건 떨어진다’는 오해도 줄일 수 있다. 전류 사용량이 큰 문제는 과부하 보호의 영역이고, 왕복 전류 차이는 누전 보호의 영역이다.

검출 신호가 실제 차단으로 이어지는 과정

영상변류기부터 트립 기구까지의 흐름

누전차단기의 내부 동작은 검출, 판단, 차단의 세 단계로 나누면 이해하기 쉽다. 첫 단계에서 영상변류기는 전원선과 귀로선이 만드는 자속을 합성한다. 두 전류가 균형이면 자속이 상쇄되지만, 누전으로 차이가 생기면 남는 자속이 발생한다. 두 번째 단계에서는 이 변화가 검출 코일의 전기 신호로 바뀌고, 전자식 또는 전자기식 구조가 해당 신호를 동작 조건과 비교한다. 세 번째 단계에서는 트립 코일이나 해제 기구가 잠금 상태를 풀어 주접점을 연다. 접점이 열리면 전원에서 부하로 이어지는 경로가 끊기므로 누전이 계속 흐를 가능성을 낮출 수 있다.

차단기가 ‘누전 위치’를 화면에 표시하지 않는 이유도 이 구조에서 알 수 있다. 검출부가 확인하는 것은 자기장 합성 결과로 나타난 전류 차이이며, 차이가 배선의 어느 지점에서 생겼는지까지는 알 수 없다. 차단 후 원인을 찾으려면 연결된 부하를 분리해 회로를 구분하고, 절연 상태와 배선 상태를 적절한 계측기로 점검해야 한다. 이 작업에는 충전부 접촉, 아크, 잘못된 재투입 같은 위험이 있으므로 사용자가 분전반을 분해하거나 임의로 선을 바꿔 시험해서는 안 된다. 반복적으로 트립되는 회로는 차단기를 계속 올리는 방식으로 해결하지 말고 전기 전문가에게 점검을 의뢰해야 한다.

또한 모든 누전차단기가 같은 내부 회로와 보호 범위를 갖는 것은 아니다. 어떤 제품은 잔류전류 보호에 초점을 두고 과전류 보호를 별도의 차단기나 퓨즈에 맡기며, 어떤 제품은 누전과 과전류 보호 기능을 함께 갖는다. 외형이 비슷하다고 기능까지 같다고 보면 선정 오류가 생길 수 있다. 분전반에서는 주차단기와 분기차단기가 어느 고장에서 먼저 동작해야 하는지 보호 협조도 고려한다. 이를 무시하면 작은 분기 고장으로 전체 전원이 꺼지거나, 필요한 보호가 제때 이루어지지 않을 수 있다. 제품 표기와 배선도를 읽는 능력이 전기기사 학습에서 중요한 이유가 여기에 있다.

과부하·단락·누전은 서로 다른 고장이다

전류가 큰 문제와 전류가 새는 문제를 구분하는 법

과부하는 회로와 기기가 감당하도록 설계된 범위를 넘어 전류가 비교적 오래 흐르는 상태다. 한 회로에 소비전력이 큰 기기를 여러 대 연결하거나, 전동기가 과도한 부하를 받아 운전될 때 발생할 수 있다. 단락은 절연 파괴나 오결선 등으로 전위가 다른 도체 사이에 매우 낮은 임피던스의 경로가 생기는 고장이다. 이때는 짧은 시간에 큰 전류가 흐를 수 있어 배선과 기기를 빠르게 보호해야 한다. 반면 누전은 정상 경로를 벗어난 전류가 외함이나 접지·대지 쪽으로 흐르는 현상이다. 누전전류가 회로 전체의 부하전류에 비해 작더라도 감전이나 화재 위험과 연결될 수 있으므로 별도의 잔류전류 검출이 필요하다.

• 과부하: 허용 범위를 넘는 부하전류가 지속되는 상태
• 단락: 도체 사이에 낮은 임피던스 경로가 생겨 큰 고장전류가 흐르는 상태
• 누전: 일부 전류가 정상 귀로가 아닌 외함·접지·대지 등의 경로로 흐르는 상태

배선용 차단기나 퓨즈는 주로 과부하와 단락에 따른 과전류로부터 전선과 설비를 보호한다. 잔류전류 보호 전용 누전차단기는 나가는 전류와 돌아오는 전류의 차이를 감지하지만, 그 자체에 과전류 차단 기능이 없을 수 있다. 이 경우에는 공식 안전 자료가 안내하듯 과전류를 차단할 수 있는 퓨즈나 차단기와 조합해야 한다. 반대로 누전과 과전류 보호를 겸하는 제품도 있으므로 명칭만 보고 단정하기보다 정격표시와 기능표시를 확인해야 한다. 가정이나 사업장의 분전반에서 어떤 장치가 설치됐는지 모른다면 임의로 교체 규격을 정하지 말고 전기 전문가에게 회로 조건을 확인받는 편이 안전하다.

한 고장에 여러 현상이 겹칠 수도 있다. 예를 들어 전선 피복이 손상돼 금속 외함에 닿으면 누전이 생길 수 있고, 손상이 더 진행되어 도체 사이가 직접 연결되면 단락으로 이어질 수도 있다. 그렇다고 차단기가 떨어진 모습만 보고 원인을 확정할 수는 없다. 누전차단기가 동작했더라도 실제 원인은 부하설비의 절연 열화, 수분 유입, 배선 접속 불량, 잘못된 중성선 공유 등 다양할 수 있다. 고장 종류를 구분하는 목적은 사용자가 직접 분해하기 위해서가 아니라, 어떤 보호 기능이 필요한지 이해하고 반복 트립을 단순한 불편으로 넘기지 않기 위해서다.

시험 버튼은 실제 누전을 만드는 장치가 아니다

내부의 불균형을 모의해 감지와 차단 기능을 확인한다

누전차단기 전면의 시험 버튼은 차단기가 움직일 수 있는지 확인하는 간편한 기능 점검 장치다. 버튼을 누르면 내부의 시험 회로가 검출부를 기준으로 의도적인 불균형을 만들어 누전과 비슷한 신호를 발생시킨다. 정상적으로 동작한다면 검출부와 트립 기구가 이 신호에 반응해 접점을 연다. 이 과정은 전기기기의 절연을 손상시키거나 실제로 외함에 전기를 흘려보내는 실험이 아니다. 따라서 전선 피복을 벗기거나 접지선에 임의로 전류를 흘리는 위험한 방법은 전혀 필요하지 않으며, 그런 시도는 해서는 안 된다.

시험 버튼이 정상적으로 작동했다는 결과는 차단기 내부의 기본 감지·트립 기능이 작동했음을 보여 주지만, 건물 전체의 접지 상태나 모든 배선의 절연 상태까지 정상이라는 뜻은 아니다. 반대로 버튼을 눌러도 차단되지 않거나, 차단 후 정상적으로 복귀하지 않는다면 계속 사용해도 된다고 판단해서는 안 된다. 연결된 설비와 회로 상태를 확인하고 전문가의 점검을 받아야 한다. 시험 때는 해당 회로의 전원이 실제로 끊길 수 있으므로 컴퓨터, 저장장치, 의료·공정 설비 등 갑작스러운 정전에 영향을 받는 기기를 먼저 안전하게 종료해야 한다.

1. 차단으로 영향을 받을 기기를 먼저 정상 종료한다.
2. 제품 표시와 제조사의 점검 방법을 확인한다.
3. 외함을 열거나 충전부에 접근하지 않고 시험 버튼만 사용한다.
4. 동작하지 않거나 반복 트립되면 재투입을 반복하지 말고 전문가에게 점검을 맡긴다.

점검 주기는 설치 장소와 제품에 따라 다를 수 있으므로 제조사 지침과 적용되는 안전관리 기준을 우선해야 한다. 사업장에서는 자체 점검 절차와 전기안전관리 체계도 함께 따라야 한다. 시험 버튼을 누르는 행위가 간단하다고 해서 분전반 내부를 열거나 차단기 단자에 접근해도 된다는 의미는 아니다. 커버가 손상됐거나 물기, 탄 냄새, 변색, 비정상 소음이 보이면 손대지 말고 전원을 안전하게 관리할 수 있는 담당자에게 알리는 것이 우선이다. 시험 기능은 안전관리의 한 항목이며, 정기적인 절연 점검과 접지 확인을 대신하는 만능 진단 기능이 아니다.

누전이 발생하는 대표적인 상황과 대응

수분·피복 손상·절연 열화가 전류의 우회로를 만든다

누전은 전류가 흐를 새로운 우회로가 생길 때 발생한다. 물이나 습기가 전원 연결부로 들어가면 원래 절연돼야 할 부분 사이에 전류가 흐를 수 있고, 이동식 기기의 전선이 반복해서 꺾이거나 눌리면 피복이 손상될 수 있다. 분진과 이물질이 쌓인 설비, 장시간 열을 받은 절연재, 느슨해진 단자도 절연 성능 저하와 이상 발열의 원인이 될 수 있다. 세탁기·온수기처럼 물과 가까운 기기뿐 아니라 냉장고, 에어컨, 전동공구, 연장선 등에서도 설치 환경과 손상 상태에 따라 누전 가능성이 생긴다. 특정 품목만 조심하면 된다고 생각하기보다 전선과 플러그, 외함, 주변 습기를 함께 살펴야 한다.

차단기가 갑자기 동작했다면 먼저 손이 젖은 상태로 플러그나 분전반을 만지지 말아야 한다. 물기, 연기, 탄 냄새, 스파크, 외함의 이상 발열처럼 즉시 위험을 의심할 징후가 있으면 접근을 피하고 안전한 위치에서 관리 주체나 전기 전문가에게 연락한다. 원인을 모른 채 차단기를 여러 번 올리면 손상된 부분에 반복해서 전압이 인가될 수 있다. 어떤 기기를 사용할 때만 트립되는 것처럼 보여도 사용자가 제품을 분해해 확인할 일은 아니다. 해당 기기의 사용을 중지하고 제조사 서비스나 자격을 갖춘 점검자를 통해 절연 상태와 회로를 확인하는 것이 맞다.

설치 문제도 누전차단기 동작에 영향을 줄 수 있다. 서로 다른 회로의 중성선을 부하 측에서 공유하거나, 검출부를 지나야 할 도체가 잘못 배치되면 정상 부하에서도 전류 균형이 어긋날 수 있다. 전자기기의 필터처럼 구조상 작은 누설 성분이 존재하는 부하가 여러 대 연결되면 누적 영향도 검토해야 한다. 이런 원인은 겉보기만으로 판단하기 어렵고, 배선 구조와 측정값을 함께 봐야 한다. 그러므로 반복 트립의 해결책은 더 큰 차단기로 바꾸거나 누전 기능을 제거하는 것이 아니다. 보호장치의 정격을 임의로 높이면 배선과 사람을 보호하도록 설계된 조건이 무너질 수 있으므로 원인 진단이 먼저다.

누전차단기가 반복해서 동작한다면 불편한 오작동으로 단정하지 말고, 회로와 부하설비의 절연 상태를 확인해야 한다.

전기기사 관점에서 기억할 핵심 판단 순서

원리 이해를 안전한 현장 판단으로 연결하는 방법

전기기사 학습에서는 ‘누전차단기는 감전을 막는 장치’라는 문장만 외우기보다 검출 대상과 보호 범위를 분리해 이해해야 한다. 첫째, 회로의 정상 전류가 어떤 도체를 통해 나가고 돌아오는지 본다. 둘째, 그 도체들이 영상변류기를 올바르게 통과하는지 생각한다. 셋째, 전류 차이가 생겼을 때 어떤 검출 신호가 만들어지고 어떤 트립 기구가 접점을 여는지 연결한다. 넷째, 해당 제품이 누전 전용인지 과전류 보호까지 겸하는지 정격표시로 구분한다. 이 순서가 잡히면 정상 상태, 지락 상태, 오결선 상태를 회로도에서 비교하기 쉬워지고 단순 암기보다 오래 기억할 수 있다.

실제 직무에서는 보호장치 한 개만 보는 것이 아니라 전원 방식, 접지, 배선 굵기, 부하 특성, 주차단기와 분기차단기의 협조를 함께 검토한다. 전기기사 자격에서 배우는 회로이론과 전기설비 지식은 이런 판단의 기초가 되지만, 자격증을 취득했다는 이유만으로 모든 설비를 즉시 분해·시공할 수 있다는 뜻은 아니다. 현장의 작업 절차, 정전 확인, 잠금·표지, 측정기 사용법, 사업장 규정과 법적 업무 범위를 함께 지켜야 한다. 특히 주거 공간의 분전반이라도 내부에는 위험한 충전부가 있을 수 있으므로 일반 사용자는 커버 내부 작업을 하지 않는 것이 원칙이다.

마지막으로 누전차단기의 작동을 세 문장으로 정리할 수 있다. 정상 회로에서는 나가는 전류와 돌아오는 전류가 같아 자기 작용이 상쇄된다. 누전 회로에서는 일부 전류가 정상 귀로를 벗어나 두 전류의 차이가 생기고, 영상변류기가 그 불균형을 검출한다. 검출값이 제품의 동작 조건에 이르면 트립 기구가 접점을 열어 전원을 차단한다. 여기에 과전류 보호는 별도의 기능일 수 있고, 시험 버튼은 내부 불균형을 모의해 기본 동작을 확인하는 장치라는 점을 덧붙이면 누전차단기의 역할을 정확하게 설명할 수 있다. 이 원리를 이해하는 것이 안전한 점검과 올바른 차단기 선정의 출발점이다.

---
